平行式單閘板閘閥:參數二

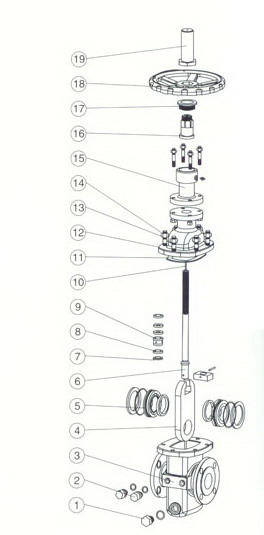

材料明細表
| 序號 |
零件名稱 |
普通型 |
抗硫型 |
| GB |
ASTM |
GB |
ASTM |
| 1 |
排污堵頭 |
2Cr13 |
A276 420 |
1Cr18Ni9 |
A276-304 |
| 2 |
注脂接頭 |
25 |
A105 |
25 |
A105 |
| 3 |
閥體
|
WCB |
A216-WCB |
WCB |
A216-WCB |
| 4 |
閘板
|
1Cr13 |
A182+F6a |
1Cr18Ni9 |
A162 F304 |
| 5 |
閥座 |
25+F4+NBR |
A105+F4+NBR |
1Cr18Ni9+F4+FPM |
AI89-F304+F4+FPM |
| 6 |
閥桿 |
2Cr13 |
A276-410 |
1Cr18Ni9 |
A276-304 |
| 7 |
下填料 |
F4 |
F4 |
F4 |
F4 |
| 8 |
隔環 |
2Crl 3 |
A275-420 |
2Cr13 |
A276-420 |
| 9 |
上填料 |
F4 |
F4 |
F4 |
F4 |
| 10 |
指示針 |
2Cr13 |
A276-420 |
2Cr13 |
A276-420 |
| 11 |
密封墊片 |
柔性石墨+不銹鋼 |
| 12 |
閥蓋 |
WCB |
A216-WCB |
WCB |
A216-WCB |
| 13 |
雙頭螺柱 |
35CrMoA |
A193-B7 |
35CrMoA |
A193-B7 |
| 14 |
六角螺母 |
35 |
A194-2H |
35 |
A194 2H |
| 15 |
支架 |
WCB |
A216-WCB |
WCB |
A216-WCB |
| 16 |
閥桿螺母 |
ZQAI9-4 |
B148 C95600 |
ZQAI9-4 |
B148 C95600 |
| 17 |
壓蓋 |
25 |
Al08 1020 |
25 |
A105 1020 |
| 18 |
手輪 |
QT400 17 |
A197 |
QT400-17 |
A197 |
| 19 |
指示罩 |
25 |
A108 1020 |
25 |
A105 1020 |
技術性能規范
| 設計依據 |
GB |
APl |
| 設計標準 |
JB/T5298 |
API6D |
| 壓力溫度等級 |
GB/T12221 |
ASME B16.34 |
| 結構長度 |
GB/T12221, JB/T5295, GB/T15188.1 |
API6D |
| 法蘭型式尺寸 |
GB/T9113, JB/T79 |
ASME B16.5, ASME B16.47 |
| 對焊端連接 |
GB/T12224 |
ASME B16.25 |
| 檢驗與試驗 |
JB/T9092 |
API6D |
| 公稱壓力 |
PN1.6 |
PN2.5 |
PN4.0 |
PNT,4 |
PN10.0 |
PN16.0 |
0L150 |
CL300 |
CL400 |
CL6O0 |
CL900 |
| 試驗壓力（MPa） |
殼體試驗 |
2,4 |
3.75 |
6.0 |
9.6 |
15.0 |
24.0 |
2.93 |
7.58 |
10.0 |
15.0 |
22.4 |
| 高壓密封 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
2.07 |
5.52 |
7.31 |
11.03 |
16.54 |
| 低壓密封 |
0.6 |
| 適用溫度 |
-196℃~~550℃(不同的工況溫度選用不同材質) |
| 適用介質 |
普通型 |
石油、天然氣、成品油等。 |
| 抗硫型 |
含H2S, CO的天然氣、石油等 |
