導航:回首頁---當前位置---水泵產品內容頁補充頁 >> JMX型隔膜式計量泵結構說明

JMX型隔膜式計量泵|結構說明

JMX系列精密計量泵結構說明


序號

零件名稱

序號

零件名稱

序號

零件名稱

序號

零件名稱

1

電機

8

偏心輪軸承

15

頂桿

22

泵頭

2

電機座

9

主軸

16

導向軸套

23

螺栓

3

電機聯軸節

10

蝸輪

17

鍵

24

膜片

4

橡膠緩沖塊

11

軸承

18

彈簧座

25

油封

5

調節手輪

12

軸承蓋

19

彈簧

26

油封座

6

密封圈

13

螺絲

20

密封圈

27

出水閥總成

7

調節頂桿

14

蝸桿

21

進水閥總成

28

泵體

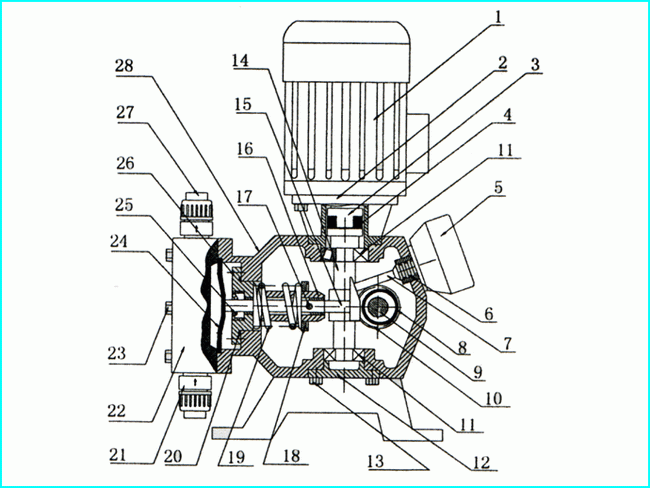

JMX系列精密計量泵結構圖
